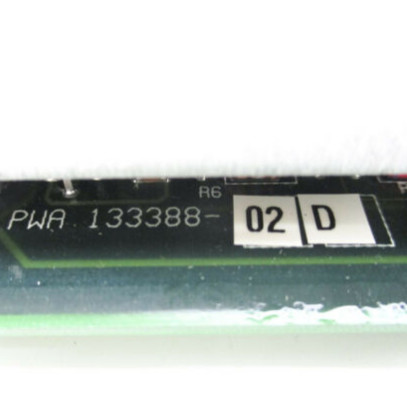

Product:Bently Nevada 3500/50M 288062-02 Tachometer module

Beschrijving
De 3500/50 Tachometer-module is een 2-kanaals module die input aanvaardt van proximity-sondes of magnetische pickups (behalve zoals vermeld) om de rotatiesnelheid van de as, rotoracceleratie,of rotorrichting, vergelijkt deze metingen met door de gebruiker programmeerbare alarmbestemmingen en genereert
De 3500/50 Tachometer-module wordt geprogrammeerd met de 3500 Rack Configuration Software en kan met vier verschillende opties worden geconfigureerd:

1Snelheidsbewaking, setpoint alarmering en snelheidsband alarmering.
2Snelheidsbewaking, alarm en kennisgeving van nulsnelheid.
3- Snelheidsbewaking, Setpoint Alarm, en Rotor Versnelling Alarm.
4- Snelheidsbewaking, setpoint alarmering en omgekeerde rotatie.

De 3500/50 kan worden geconfigureerd om geconditioneerde Keyphasor®-signalen te leveren aan het achtervlak van de 3500-rack voor gebruik door andere schermen,dus de noodzaak van een aparte Keyphasor-module in het rekDe 3500/50 heeft ook een piekhoudfunctie die de hoogste snelheid, de hoogste omgekeerde snelheid of het aantal omgekeerde rotaties (afhankelijk van het geselecteerde kanaaltype) die de machine heeft bereikt opslaat.Deze piekwaarden kunnen door de gebruiker worden teruggezet.

Aanvraag
Bently Nevada Tachometer Modules zijn niet ontworpen voor gebruik als onafhankelijk onderdeel of als onderdeel
Een snelheidsregeling of een oversnelheidsbeschermingssysteem.Bently Nevada Tachometer-modules bieden geen beschermende redundantie noch de responssnelheid die nodig is voor een betrouwbare werking als snelheidsregeling of overspeed-beschermingssysteemIndien voorzien, is de analoge evenredige output alleen geschikt voor gegevenslogging, grafiekopname of weergave.de snelheidswaarschuwingsinstellingen zijn alleen geschikt voor aankondigingsdoeleinden;.

Magnetische pickups mogen niet worden gebruikt voor de omgekeerde rotatieoptie omdat deze transducers niet
Dit kan leiden tot valse aanwijzingen.
Magnetische pickups worden niet aanbevolen voor de nulversnellingsoptie omdat deze transducers bij lage snelheden geen schone rand bieden voor het detectiecircuit.

Het niet in acht nemen van bovenstaande punten vormt een misbruik van het product en kan leiden tot
Opmerking: De Bently Nevada productlijn levert wel een Overspeed Protection System voor het 3500 System.Raadpleeg de specificaties en bestelinformatie deelnummer 141539-01.

Informatie over bestellingen
Tachometermodule
Voor de toepassing van deze verordening geldt de volgende bepalingen:

A: Type I/O-module
0 1 I/O-module met interne afsluitingen
0 2 I/O-module met externe afsluitingen
0 3 TMR-I/O-module met externe afsluitingen
0 4 I/O-module met interne barrières en interne afsluitingen.

B: Optie voor goedkeuring door het agentschap
0 0 Geen
0 1 CSA/NRTL/C
0 2 ATEX/CSA (klasse 1, zone 2)

C: Gebruik van de monitor
0 1 Snelheidsmeting
0 2 Omgekeerde rotatie

Opmerking: Optie B 02 voor goedkeuring door het agentschap is alleen beschikbaar bij opdracht A 04.

Deeltjes

288062-02 3500/50M Tachometermodule

133388-02 3500/50 Tachometer module
133442-01 I/O-module met interne afsluitingen
136703-01 Discrete interne barrière I/O-module met interne beëindigingen
133434-01 I/O-module met externe afsluitingen
133450-01 TMR I/O-module met externe afsluitingen
