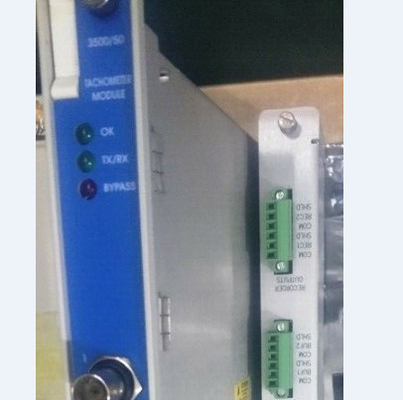

Product:Bently Nevada 3500/50-01-00-01 133388-02 Toerentalsnelheidsmodule

Beschrijving
De 3500/50 Toerentalsnelheidsmodule is een 2-kanaals module die input accepteert van nabijheidssondes of magnetische pickups (tenzij anders vermeld) om de rotatiesnelheid van de as, de rotorversnelling of de rotatierichting te bepalen, deze metingen vergelijkt met door de gebruiker programmeerbare alarmgrenswaarden en genereert
alarmen wanneer deze grenswaarden worden overschreden. De 3500/50 Toerentalsnelheidsmodule wordt geprogrammeerd met behulp van de 3500 Rack Configuration Software en kan worden geconfigureerd met vier verschillende opties:

1. Snelheidsbewaking, grenswaarde-alarmering en snelheidsband-alarmering.
2. Snelheidsbewaking, grenswaarde-alarmering en nul-snelheidsmelding.
3. Snelheidsbewaking, grenswaarde-alarmering en rotorversnellingsalarmering.
4. Snelheidsbewaking, grenswaarde-alarmering en omgekeerde rotatiemelding.

De 3500/50 kan worden geconfigureerd om geconditioneerde Keyphasor®-signalen te leveren aan de backplane van het 3500-rek voor gebruik door andere monitoren, waardoor een aparte Keyphasor-module in het rek overbodig wordt. De 3500/50 heeft ook een piekvasthoudfunctie die de hoogste snelheid, de hoogste omgekeerde snelheid of het aantal omgekeerde rotaties (afhankelijk van het geselecteerde kanaaltype) opslaat die de machine heeft bereikt. Deze piekwaarden kunnen door de gebruiker worden gereset.

Toepassingsopmerking
Bently Nevada
Toerentalsnelheidsmodules zijn niet ontworpen om onafhankelijk te worden gebruikt als, of als onderdeel
van, een snelheidsregeling of overtoerenbeveiligingssysteem. Bently Nevada Toerentalsnelheidsmodules bieden geen beschermende redundantie en ook niet de reactiesnelheid die nodig is voor een betrouwbare werking als snelheidsregeling of overtoerenbeveiligingssysteem. Indien aanwezig, is de analoge proportionele uitgang alleen geschikt voor gegevensregistratie, grafiekregistratie of weergavedoeleinden. Ook, indien aanwezig, zijn de snelheidsalarmeringsgrenswaarden alleen geschikt voor aankondigingsdoeleinden.

Magnetische pickups mogen niet worden gebruikt voor de optie omgekeerde rotatie, omdat deze transducers geen
schoon signaal leveren voor het detectiecircuit bij lage snelheden. Dit kan leiden tot valse indicaties
van rotatierichting. Magnetische pickups worden niet aanbevolen voor de optie nulsnelheid, omdat deze transducers geen schoon signaal leveren voor het detectiecircuit bij lage snelheden.

Het niet in overweging nemen van bovenstaande items vormt een verkeerd gebruik van het product en kan leiden tot
schade aan eigendommen en/of lichamelijk letsel. Opmerking: De Bently Nevada-productlijn levert een overtoerenbeveiligingssysteem voor het 3500-systeem. Raadpleeg specificatie- en bestelinformatie, onderdeelnummer 141539-01.

Bestelinformatie
Toerentalsnelheidsmodule
3500/50-AXX-BXX-CXX

A: I/O-moduletype
0 1 I/O-module met interne aansluitingen
0 2 I/O-module met externe aansluitingen
0 3 TMR I/O-module met externe aansluitingen
0 4 I/O-module met interne barrières en interne aansluitingen.

B: Optie voor goedkeuring door instanties
0 0 Geen
0 1 CSA/NRTL/C
0 2 ATEX/CSA (Class 1, Zone 2)

C: Monitorgebruik
0 1 Snelheidsmeting
0 2 Omgekeerde rotatie

Opmerking: Optie voor goedkeuring door instanties B 02 is alleen beschikbaar met besteloptie A 04.

Reserveonderdelen
133388-02 3500/50 Toerentalsnelheidsmodule
133442-01 I/O-module met interne aansluitingen
136703-01 Discrete interne barrière I/O-module met interne aansluitingen
133434-01 I/O-module met externe aansluitingen
133450-01 TMR I/O-module met externe aansluitingen
