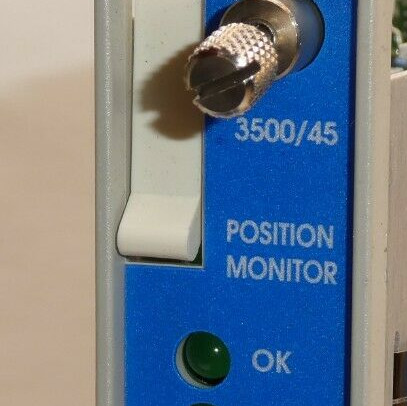

Product:Bently Nevada 3500/45-01-00

Beschrijving
De 3500/45 Positiemonitor is een 4-kanaals instrument dat input accepteert van proximity transducers, rotary position transducers (RPTs), DC linear variable differential transformers (DC LVDTs),AC lineaire variabele differentiële transformatoren (AC LVDT's)De monitor conditionert de invoer en vergelijkt de geconditioneerde signalen met door de gebruiker programmeerbare alarmen.
Het type meting en de ingang van de transducer bepalen welke I/O-modules nodig zijn. Zie Transducertypen voor positie-metingen op bladzijde 10. Zie Figuuren en Grafieken op bladzijde 12.en zie I/O-modules voor wisselstroom-LVDT's en roterende potentiometers op blz. 14.

U kunt elk kanaal programmeren met de 3500 Rack Configuration Software om de volgende functies uit te voeren:
Axial (drijfkracht) positie
Differentiële uitbreiding
Standaard enkelbalk differentiële uitbreiding
Niet-standaard enkelbalkdifferentiële uitbreiding
Differentiële uitbreiding met dubbele helling
Complementaire differentiële uitbreiding
Uitbreiding van de zaak
Valvepositie

De monitorkanalen zijn in paren geprogrammeerd en kunnen maximaal twee van deze functies tegelijkertijd uitvoeren.Kanalen 1 en 2 kunnen één functie vervullen, terwijl kanalen 3 en 4 dezelfde of een andere functie kunnen vervullen..

Het belangrijkste doel van de positiebewaker 3500/45 is het volgende te bieden:
Bescherming van de machine door continue vergelijking van de bewaakte parameters met geconfigureerde alarmsetpoints om alarmen te activeren

Essentiële machine-informatie voor het bedrijfs- en onderhoudspersoneel

Elk kanaal, afhankelijk van de configuratie, conditionert meestal zijn invoersignaal om verschillende parameters te genereren die gemeten variabelen worden genoemd.U kunt waarschuwingswaarden instellen voor elke actieve gemeten variabele en gevaarwaarden voor twee van de actieve gemeten variabelen.

Informatie over bestellingen
Voor een gedetailleerde lijst van land- en product-specifieke goedkeuringen raadpleegt u de Quick Reference Guide for Approvals (108M1756), beschikbaar op Bently.com.
Position Monitor3500/45-AA-BB

A: Type I/O-module
01 Positie-I/O-module met interne beëindigingen (proximator, RPT, DC LVDT)
02 Positie-I/O-module met externe afsluitingen (proximator, RPT, DC LVDT)
03 Discrete TMR-positie-I/O-module met externe beëindigingen (proximator of DC LVDT)
04 Bussed TMR Position I/O Module met externe eindpunten (proximator)
05 AC LVDT-positie-I/O-module met interne beëindigingen
06 LVDT-positie-I/O-module met externe beëindigingen
07 Roterende potentiometerpositie-I/O-module met interne afsluitingen
08 Roterende potentiometerpositie I/O-module met externe beëindigingen

B: Goedkeuring door het agentschap
00 Geen
01 CSA / NRTL / C (klasse 1, afdeling 2)
02 ATEX / IECEx / CSA (klasse 1, zone 2)

Voor elke I/O-module met externe afsluiting moet u afzonderlijk externe afsluitblokken en kabels bestellen.

Bij gebruik van de 3500/45 Positiemonitor in een TMR-toepassing is een meting van de kleppositie niet beschikbaar en worden metingen van de expansie van de behuizing alleen voor Discrete TMR ondersteund.

Deeltjes
176449-04 3500/45 Positiemonitor
135137-01 Positie-I/O-module met interne afsluitingen voor gebruik met proximitors, RPT's of DC LVDT's
135145-01 Positie-I/O-module met externe afsluitingen voor gebruik met proximitors, RPT's of DC LVDT's
139554-01 AC LVDT-positie-I/O-module met interne afsluitingen voor gebruik met AC LVDT's
