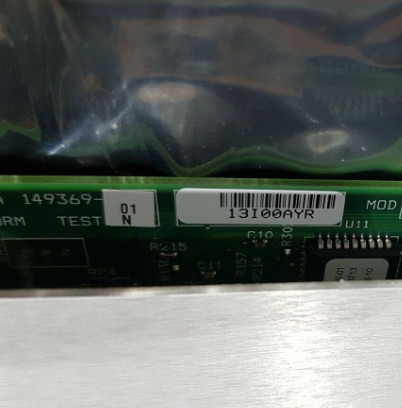

Product:Bently Nevada 3500/25-01-01-00 149369-01 Verbeterde Keyphasor Module

Beschrijving
De 3500/25 Verbeterde Keyphasor Module is een module van halve hoogte met twee kanalen, die wordt gebruikt om Keyphasor-signalen te leveren aan de monitormodules in een 3500-rek. De module ontvangt ingangssignalen van nabijheidssondes of magnetische pickups en zet de signalen om in digitale Keyphasor-signalen die aangeven wanneer de Keyphasor-markering op de as samenvalt met de Keyphasor-transducer. Het 3500 Machinebeschermingssysteem kan tot vier Keyphasor-signalen accepteren voor een normale configuratie en tot acht Keyphasor-signalen in een gekoppelde configuratie.

Opmerking: Een Keyphasor-signaal is een puls per omwenteling of meerdere gebeurtenissen per omwenteling van een roterende as of tandwiel die wordt gebruikt om een precieze timingmeting te leveren. Hierdoor kunnen 3500 monitormodules en externe diagnostische apparatuur de rotatiesnelheid van de as en vectorparameters meten, zoals 1X trillingsamplitude en fase.

De Verbeterde Keyphasor Module is een verbeterde 3500-systeemmodule. Hij biedt uitgebreide Keyphasor-signaalverwerkingsmogelijkheden ten opzichte van het vorige ontwerp, terwijl de volledige neerwaartse compatibiliteit wordt behouden qua vorm, pasvorm en functie met bestaande Keyphasor-modules voor gebruik in oudere systemen. De Keyphasor-module, PWA 125792-01, wordt volledig vervangen door de recentere
149369-01 module.

Wanneer een systeem Keyphasor-ingang vereist is voor Triple Modular Redundant (TMR)-toepassingen, moet het 3500-systeem twee Keyphasor-modules gebruiken. In deze configuratie werken de modules parallel om zowel een primair als een secundair Keyphasor-signaal te leveren aan de andere modules in het rek. Een systeem met meer dan vier Keyphasor-ingangen kan een gekoppelde configuratie gebruiken, op voorwaarde dat er niet meer dan vier primaire Keyphasor-ingangssignalen zijn. Een gekoppelde configuratie vereist twee opeenvolgende bewakingsposities in de bovenste/onderste of beide half-slotposities. Vier Keyphasor-modules accepteren vier
primaire en vier back-up ingangskanalen en leveren vier uitgangskanalen (één per module). Een configuratie van twee gekoppelde en één niet-gekoppelde (totaal drie Keyphasor-modules) is ook mogelijk. In een dergelijke configuratie kan de gebruiker de ene niet-gekoppelde Keyphasor configureren (bestel ofwel twee 2-kanaals of één 1-kanaals en één 2-kanaals optie)

De Geïsoleerde Keyphasor I/O-module is ontworpen voor toepassingen waarbij de Keyphasor-signalen parallel zijn aangesloten op meerdere apparaten en isolatie van andere systemen vereisen, zoals een besturingssysteem. De Geïsoleerde I/O-module is speciaal gemaakt voor magnetische pickup-toepassingen, maar is compatibel met en biedt isolatie voor Proximitor*-toepassingen, zolang er een externe voeding wordt geleverd. Merk op dat de bedoeling van deze I/O-module primair was om de assnelheid te meten en niet de fase. De module kan fasemetingen leveren, maar deze I/O introduceert een iets hogere faseverschuiving dan de niet-geïsoleerde I/O-versie. Figuur 1 toont de hoeveelheid faseverschuiving die de Geïsoleerde I/O-modules zullen toevoegen bij verschillende machinesnelheden.

Verbeterde productkenmerken omvatten het genereren van gebeurtenissignalen per omwenteling van ingangen met meerdere gebeurtenissen per omwenteling, veld-upgradebare firmware en rapportage van asset management-gegevens.

Productomschrijving
Verbeterde Keyphasor Module
3500/25-AXX-BXX-CXX

A: Aantal kanalen
0 1 Enkele half-hoogte 2-kanaals Keyphasor-kaart (bestellen voor 2-kanalen)
0 2 Twee half-hoogte 2-kanaals Keyphasor-kaarten (bestellen voor 4-kanalen)

B: Type I/O-module
0 1 I/O-module met interne aansluitingen
0 2 I/O-module met externe aansluitingen
0 3 Interne barrière I/O met interne aansluitingen
0 4 Geïsoleerde I/O-module met interne aansluitingen
0 5 Geïsoleerde I/O-module met externe aansluitingen

C: Optie voor goedkeuring door instanties
0 0 Niet vereist
0 1 CSA/NRTL/C (Klasse 1, Div 2)
0 2 ATEX/CSA (Klasse 1 Zone 2)

Reserveonderdelen
149369-01 Verbeterde Keyphasor Module
Opmerking: Deze module kan worden besteld als een directe plug-in vervanging voor Keyphasor Module 125792-01.
125800-01 Keyphasor I/O-module (interne aansluitingen)
126648-01 Keyphasor I/O-module (externe aansluitingen)
125800-02 Geïsoleerde Keyphasor I/O-module (interne aansluitingen)
126648-02 Geïsoleerde Keyphasor I/O-module (externe aansluitingen)
135473-01 Keyphasor I/O-module (interne barrières en interne aansluitingen.)
