Bently Nevada 3500/22M-01-01-00 288055-01 Transient Data Interface

Product:Bently Nevada 3500/22M-01-01-00 288055-01 Transient Data Interface

Beschrijving

De 3500 Transient Data Interface (TDI) is de interface tussen het 3500-bewakingssysteem en de GE® System 1®-machinebeheerssoftware.De TDI combineert de mogelijkheden van een 3500/20 Rack Interface Module met de mogelijkheden van een communicatieprocessor zoals TDXnet.

De TDI werkt in de RIM-slot van een 3500-rack in combinatie met de M-series-monitors (3500/40M, 3500/42M, enz.).) om continu steady-state- en transiente golfvormgegevens te verzamelen en deze gegevens door te geven via een Ethernet-link naar de hostsoftwareStatische gegevensopname is standaard bij de TDI, maar met een optionele Channel Enabling Disk kan de TDI ook dynamische of transiënte gegevens opnemen.De TDI heeft verbeteringen op verschillende gebieden ten opzichte van eerdere communicatieprocessors en bevat de Communication Processor-functie in de 3500 rack.

Hoewel de TDI bepaalde functies biedt die voor het hele rack gemeenschappelijk zijn, maakt zij geen deel uit van het kritische monitoringspad en heeft zij geen invloed op de goede en normale werking van het totale monitoringssysteem.Elke 3500 rek vereist één TDI of RIM, die altijd slot 1 (naast de voedingsbronnen) inneemt.

Voor Triple Modular Redundant (TMR) -toepassingen vereist het 3500-systeem een TMR-versie van de TDI.de TMR TDI voert ook “monitorkanaalvergelijking” uit. De 3500 TMR-configuratie voert monitorstemming uit met behulp van de in de monitoropties gespecificeerde opstelling.de TMR-TDI vergelijkt continu de uitgangen van drie (3) redundante monitorsIndien de TDI detecteert dat de informatie van een van deze monitors niet langer gelijkwaardig is (binnen een geconfigureerd percentage) aan die van de andere twee monitors,het zal de monitor markeren als een fout en een evenement plaatsen in de System Event List.

Deeltjes

138607-01 Standaard Interface-module voor tijdelijke gegevens

138607-02 TMR Transient Data Interface Module

146031-01 10Base-T/100Base-TX I/O-module

146031-02 100Base-FX (optische vezel) I/O-module

147364-01 3500 Buffered Signal Output Module

161580-01 3500/22M TDI Handleiding voor de bediening en het onderhoud

164466-01 Netwerktoebehoren Datasheet 00580441 Connector header, interne afsluiting, 3-positie, groen

00580436 Kop van de aansluiting, interne afsluiting, 6-positie, groen

Warm verkoopt Producten:

3500/92-02-01-00, 136180-01 +133323-01

3500/25-01-01-00, 149369-01 +125800-01

3500/53-03-03-00, 133388-01+133396-01

3500/15-01-01-00, 127610-01 +125840-02

3500/42M-01-00, 176449-02 + 128229-01

3500/20-01-02-00,125744-02 +125768-01

3500/32-01-00, 125712-01 +125720-01

3500/50-01-00, 133388-02+133442-01

3500/60-01-00, 163179-01+133819-01

3500/40-01-00,176449-01+125680-01

3500/22-01-01-00,138607-01 +146031-01

3500/61-01-00,163179-02+136711-02

3500/33-01-00,149986-01+149992-01

Link voor het downloaden van het gegevensblad:

3500-22M Transient Data Interface Module Datasheet...

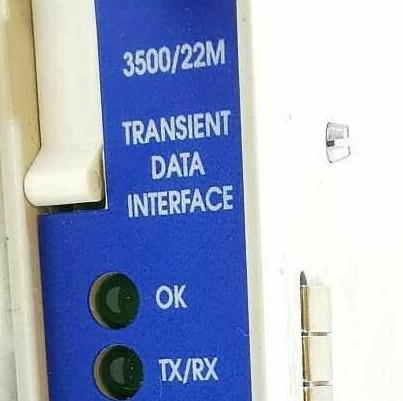

Foto's:
