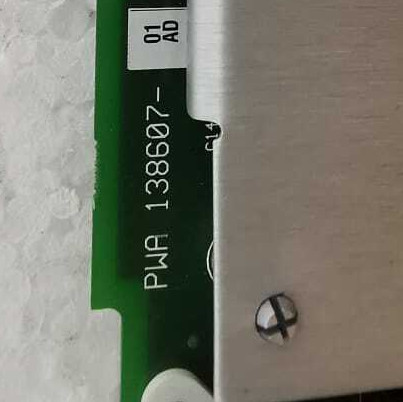

Bently Nevada 3500/22M-01-01-00 138607-01 Tijdelijke gegevensinterface


Product:Bently Nevada 3500/22M-01-01-00 138607-01 Transient Data Interface

Beschrijving
De 3500 Transient Data Interface (TDI) is de interface tussen het 3500-bewakingssysteem en de System 1* machinebeheerssoftware van GE.De TDI combineert de mogelijkheden van een 3500/20 Rack Interface Module (RIM) met de gegevensverzamelbaarheid van een communicatieprocessor zoals TDXnet.

De TDI werkt in de RIM-slot van een 3500-rack in combinatie met de M-series-monitors (3500/40M, 3500/42M, enz.).) om continu steady-state- en transiente golfvormgegevens te verzamelen en deze gegevens door te geven via een Ethernet-link naar de hostsoftware. (Zie het onderdeel Compatibiliteit aan het eind van dit document.) Statische gegevensopname is standaard bij de TDI,echter met behulp van een optionele Channel Enabling Disk zal de TDI ook dynamische of voorbijgaande gegevens kunnen vastleggenDe TDI heeft verbeteringen op verschillende gebieden ten opzichte van eerdere communicatieprocessors en bevat de Communication Processor-functie in de 3500 rack.

Hoewel de TDI bepaalde functies biedt die voor het hele rack gemeenschappelijk zijn, maakt zij geen deel uit van het kritische monitoringspad en heeft zij geen invloed op de goede en normale werking van het totale monitoringssysteem.Elke 3500 rek vereist één TDI of RIM, die altijd slot 1 (naast de voedingsbronnen) inneemt.

Voor Triple Modular Redundant (TMR) -toepassingen vereist het 3500-systeem een TMR-versie van de TDI.de TMR TDI voert ook “monitorkanaalvergelijking” uit. De 3500 TMR-configuratie voert monitorstemming uit met behulp van de in de monitoropties gespecificeerde opstelling. Met behulp van deze methode vergelijkt de TMR TDI continu de uitgangen van drie (3)
redundante monitors: indien de TDI detecteert dat de informatie van een van deze monitors niet langer gelijkwaardig is (in een geconfigureerd percentage) aan die van de andere twee monitors,het zal de monitor markeren als een fout en een evenement plaatsen in de System Event List.

Informatie over bestellingen
Lijst van opties en delennummers
3500/22M TDI-module en I/O
Voor de toepassing van deze verordening geldt de volgende bepalingen:

A: Tipe interfaces voor tijdelijke gegevens
0 1 Standaard (gebruik voor standaard monitoringtoepassingen)
0 2 TMR (gebruik alleen voor toepassingen waarvoor een redundante drievoudige modulaire configuratie vereist is).

B: Type I/O-module
0 1 10Base-T/100Base-TX Ethernet-I/O-module

0 2 100Base-FX (optische vezel) Ethernet-I/O-module

C: Optie voor goedkeuring door het agentschap
0 0 Geen
0 1 CSA/NRTL/C
0 2 CSA/ATEX

Deeltjes
288055-01
Standaard Transient Data Interface Module met USB-kabel
288055-02
TMR Transient Data Interface Module met USB-kabel
100M2833
USB-kabel van 10 voet A naar B
De waarde van het product wordt berekend op basis van de waarde van het product.
10Base-T/100Base-TX I/O-module
De waarde van het product wordt berekend op basis van de waarde van het product.
100Base-FX (optische vezel) I/O-module
147364-01
3500 Buffered Signal Output Module

Deeltjes
125744-02
Standaard Rack Interface Module
125744-01
TMR Rack Interface Module
135031-01
RIM I/O-module met modem
Interface
125768-1
RIM I/O-module met RS232/RS422
Interface
125760-1
Data Manager I/O-module
04425545
Aardband voor polsen (eenmalig gebruik)
00801286
Real-time Clock IC
Vervaardiging
Firmware-IC (voor PWA 125744-01 Rev P of hoger, of voor PWA 125744-02 Rev N of hoger)
00580441
Verbindingshoofd, interne afsluiting, 3-positie, groen
00580436
Verbindingshoofd, interne afsluiting, 6-positie, groen
129768-01
RIM-handleiding voor gebruik en onderhoud
