Product:Bently Nevada 3500/05-01-01-00-00-01 Systeemrek

Beschrijving

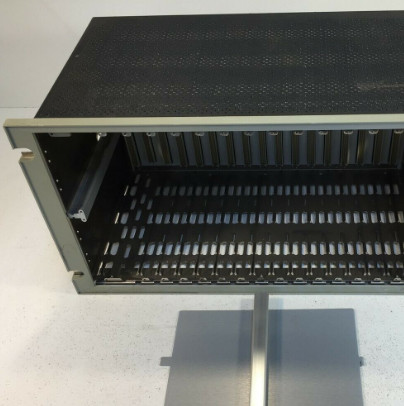

Gebruik het 3500 systeemrek om alle 3500 monitormodules en voedingen te monteren. Het rek maakt het mogelijk om 3500 modules dicht bij elkaar te plaatsen, waardoor ze gemakkelijk kunnen communiceren, en om voedingen te monteren die nodig zijn om stroom te verdelen naar elke module.

3500-rekken zijn verkrijgbaar in twee maten:
Volledig rek. 19-inch EIA-rek met 14 beschikbare modulesleuven.
Mini-rek. 12-inch rek met zeven beschikbare modulesleuven.

U kunt 3500-rekken in drie formaten bestellen:
Paneelmontage. Dit rekformaat wordt gemonteerd op rechthoekige uitsparingen in panelen en wordt aan het paneel bevestigd met klemmen die bij het rek worden geleverd. Bedradingsaansluitingen en I/O-modules zijn toegankelijk vanaf de achterkant van het rek.

Rekmontage. Dit rekformaat monteert het 3500-rek op 19-inch EIA-rails. Bedradingsaansluitingen en I/O-modules zijn toegankelijk vanaf de achterkant van het rek.

Schotmontage. Dit rekformaat monteert het rek tegen een muur of paneel wanneer het niet mogelijk is om de achterkant van het rek te bereiken. Bedradingsaansluitingen en I/O-modules zijn toegankelijk vanaf de voorkant van het rek. Het 3500/05 Mini-rek is niet beschikbaar in dit formaat.

De voedingen en de rekinterface-module moeten de uiterst linkse rekposities innemen. De overige 14 rekposities (zeven rekposities voor het mini-rek) zijn beschikbaar voor elke combinatie van modules.
Als u van plan bent interne barrières in het 3500-rek te installeren, raadpleeg dan de specificaties en bestelinformatie voor 3500 interne barrières (document 141495) beschikbaar via Bently.com.

Bestelinformatie
Voor de gedetailleerde lijst van land- en productspecifieke goedkeuringen, raadpleeg de Approvals Quick Reference Guide (108M1756) beschikbaar via Bently.com.
Productbeschrijving
3500/05-AA-BB-CC-DD-EE

A: Rekgrootte
01 19-inch rek (14 modulesleuven)
02 12-inch mini-rek (7 modulesleuven)

B: Montagemogelijkheden
01 Paneelmontage-optie, volledig rek
02 Rekmontage-optie, volledig rek (monteert op 19-inch EIA-rek)
03 Schotmontage-optie (niet beschikbaar in mini-rek)
04 Paneelmontage-optie, mini-rek
05 Rekmontage-optie, mini-rek

C: Goedkeuringsoptie van de instantie
00 Geen
01 CSA/NRTL/C (Klasse 1, Divisie 2)

02 ATEX/IECEx/CSA (Klasse 1, Zone 2)

D: Gereserveerd
00 Geen

E: Europese conformiteitsoptie
01 CE
