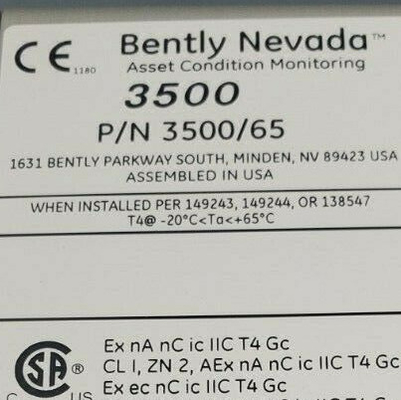

Product:Bently Nevada 3500/65-01-00 172103-01 RTD/Isolated Tip TC I/O Module, interne beëindigingen

Beschrijving
De monitor 3500/65 biedt 16 kanalen voor temperatuurbewaking en accepteert zowel de temperatuurinvoer van de weerstandstemperatuurdetector (RTD) als de temperatuurinvoer van de thermocouple (TC) met geïsoleerde punt.De monitor conditionert deze ingangen en vergelijkt ze met door de gebruiker programmeerbare alarmsetpoints.
De monitor is geprogrammeerd met behulp van de 3500 Rack Configuration Software.of een combinatie van TC- en OTO-input.
In de configuraties met drievoudig modulair redundant (TMR) moet u temperatuurmonitors in groepen van drie naast elkaar liggende monitors installeren.In deze configuratie gebruikt de monitor 2 soorten stemmen om nauwkeurige werking te garanderen en te voorkomen dat single-point fouten.

Beschrijving

De monitor 3500/65 biedt 16 kanalen voor temperatuurbewaking en accepteert zowel de temperatuurinvoer van de weerstandstemperatuurdetector (RTD) als de temperatuurinvoer van de thermocouple (TC) met geïsoleerde punt.

De monitor conditionert deze ingangen en vergelijkt ze met door de gebruiker programmeerbare alarmbestemmingen.Je kunt de 16-kanaal temperatuur monitor te configureren om geïsoleerde punt thermoparen te accepterenIn de drievoudige modulaire redundante (TMR) -configuraties moet u temperatuurmonitors in groepen van drie aangrenzende monitors installeren.

In deze configuratie maakt de monitor gebruik van 2 soorten stemmingen om een nauwkeurige werking te garanderen en enkelpuntsfouten te voorkomen.

Deeltjes

172931-01 3500/65 Handleiding.

145988-02 3500/65 Monitor.

172103-01 3500/65 RTD/Isolated Tip TC I/O-module, interne afsluitingen

173005 Connector header, interne beëindiging, 20-positie, zwart

172109-01 3500/65 RTD/ geïsoleerde punt TC I/O-module, externe beëindigingen

172115-01 RTD/geïsoleerde punt TC Extern beëindigingsblok (Euro-stijl verbindingen)

Bestelgegevens:

3500/65-AA-BB
A: Type I/O-module
01 RTD/geïsoleerde punt TC met interne beëindigingen
02 RTD/geïsoleerde punt TC met externe beëindigingen
B: Optie voor goedkeuring door het agentschap
00 Geen
01 CSA/NRTL/C
02 CSA/ATEX

Kabels
3500/65 Transducer (XDCR) Signal to External Termination (ET) Block Cable
134544-AAAA-BB
A: Kabellengte
0005 5 voet (1,5 meter)
0007 7 voet (2,1 meter)
0010 10 voet (3 meter)
0025 25 voet (7,5 meter)
0050 50 voet (15 meter)
0100 100 voet (30,5 meter)
B: Montage-instructies
01 Niet samengesteld
02 Geassembleerd

Deeltjes

172931 3500/65 Gebruikersgids
145988-02 3500/65 Monitor
172103-01 3500/65 RTD/Isoleerde punt TC I/O-module, interne beëindigingen
173005 Connector header, interne beëindiging, 20-positie, zwart
172109-01 3500/65 RTD/ geïsoleerde punt TC I/O-module, externe beëindigingen
172115-01 RTD/Isolated Tip TC External Termination Block (Euro Style Connectors) Specificatie
