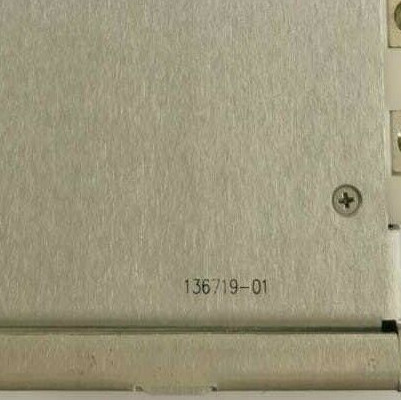

Product:Bently Nevada 3500/04 136719-01 Aarding I/O module

Beschrijving
3500 Interne barrières zijn intrinsiek veilige interfaces die explosiebescherming bieden voor transducersystemen die rechtstreeks zijn aangesloten op het 3500 Machinery Protection System.

De interne barrières zijn volledig compatibel met het 3500-systeem en bieden een handige en kosteneffectieve oplossing voor de installatie van alle soorten transducersystemen in een gevaarlijk gebied.

In tegenstelling tot externe belemmeringen zijn 3500 interne belemmeringen een integraal onderdeel van het 3500-systeem en verminderen ze de prestaties van het systeem niet.

We bieden Bently Nevada transducer systemen met uitgebreide goedkeuringen voor installaties in gevaarlijke gebieden.Zie pagina 6 Compatibele monitors en transducers.

Elk onderdeel voldoet zowel afzonderlijk als als onderdeel van een systeem aan de veiligheidseisen van Noord-Amerikaanse en internationale normen.u hoeft niet naar individuele certificaten te verwijzen om de compatibiliteit tussen componenten te controleren.

Je kunt standaardmonitors upgraden door bestaande I/O-modules te vervangen door modules met interne barrières.

Installatierichtlijnen
De interne barrières voor een rack 3500 zijn ingebouwd in speciale monitor I/O-modules.Een intrinsiek veilige (IS) aardingsmodule zorgt voor de IS-aardverbinding via het 3500-systeem achtervlak.

De IS Earth-module vereist een speciale I/O-modulepositie en sluit het gebruik van deze monitorpositie voor andere 3500 System-modules uit.Bovendien, zijn een aantal installatieopties niet beschikbaar wanneer interne barrières worden geïnstalleerd in een rack 3500.

Nieuwe rekinstallaties
Hetzelfde rack kan zowel interne barrière- als standaard I/O-module-typen bevatten zonder de scheiding tussen gevaarlijke en veilige veldbedrading in gevaar te brengen.

De optie Externe beëindiging is niet beschikbaar voor I/O-modules met interne barrières omdat
de goedkeuringen voor gevaarlijke gebieden verbieden het gebruik van intrinsiek veilige bedrading binnen een multi-core-installatie;
kabelverbinding.

Monitors that contain Triple Modular Redundant (TMR) rack options cannot use internal barrier I/O modules since connecting a transducer to multiple I/O module inputs will compromise the integrity of the IS system.

Een rack met een interne barrière-module moet voorzien zijn van een IS-aardingsmodule 3500/04-01 om de barrière-module IS met de aarding te verbinden.
