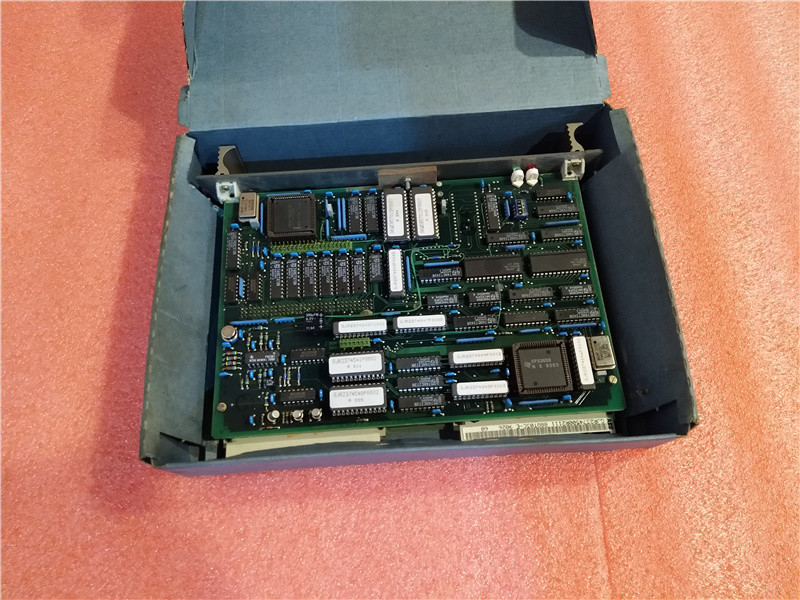

Product:88QT03 GJR2374500R2111 88QT03C-E ABB-koppelmodule

Beschrijving

88QT03C-E is een ABB PROCONTROL-systeem. De koppelmodule bestaat uit de volgende drie functieblokken (zie "Functieschema"):
- sectie voor specifieke functies van de stationsbus ((processor l)
- verwerkingsonderdeel (verwerker II)
- een gedeelte voor de specifieke functie van het in-/uitgangsstation.
Deze functies werken samen via twee gedeelde geheugenstations. Het gedeelde geheugen tussen station-bus is een geheugen dat is toegewezen aan de stationbus en het gedeelde geheugen tussen input/output-station-bus en het input/output station.
De buskoppelmodule 88QT03 verbindt het station met het ingangs-/uitgangsstation. De volgende ingangs-/uitgangsstationmodules kunnen worden aangesloten:
-70EA01-E/R1 Analoog-invoermodule ((één datatelegram per functie-eenheid)
-70EA02-E/R1 Analoog-invoermodule (één datatelegram per functie-eenheid)
-70EB01-E/R1 Binaire invoermodule (één datatelegram per module)
-70EB02-E/R4 Binaire invoermodule (één datatelegram per module)
-70EB03-E/R1 Binaire invoermodule (één data-telegram per module)
-70ER01/R1 Invoermodule voor terugchecksignalen ((één data-telegram per module)
-70AA01/R1 Analoog-uitgangsmodule (vier datatelegrammen per module)
-70AA02/R1 Analoog-uitgangsmodule (vier datatelegrammen per module)
-70AB01-E/R1,R2 Binaire uitgangsmodule (één datatelegram per module)
-70PR03-E/R1,R2 Computermodule
-70AS04/R1 Compacte aandrijvingsbediening
-70AS06/R1 Compacte aandrijfmodule voor motorgedreven aandrijvingsapparaten
-70WB01/R1 koppelingsmodule van de controlekamer ((twee data-telegrammen per module)
-70BK03-E/R1,R2 Buscouplage module ((RS232,RS485-interfaces)
Wanneer de module is aangesloten op de stationbus, gedraagt deze zich als een gecombineerde input/output module die maximaal 255 telegrammen van de stationbus kan ontvangen en maximaal 255 kan verzenden.200 telegrammen naar de bus..
In relatie tot het in- en uitgangsstation fungeert de module als een verwerkingsmodule.
In combinatie met de module 88QB03-E/R0100 kan de buscoupling-module ook in de PROCONTROL-kasten 89MS01 en 89MS02 worden geïnstalleerd.

Bestelgegevens:Type aanduiding: 88QT03-E/R2111
Bestelnummer: GJR2374500R2111
