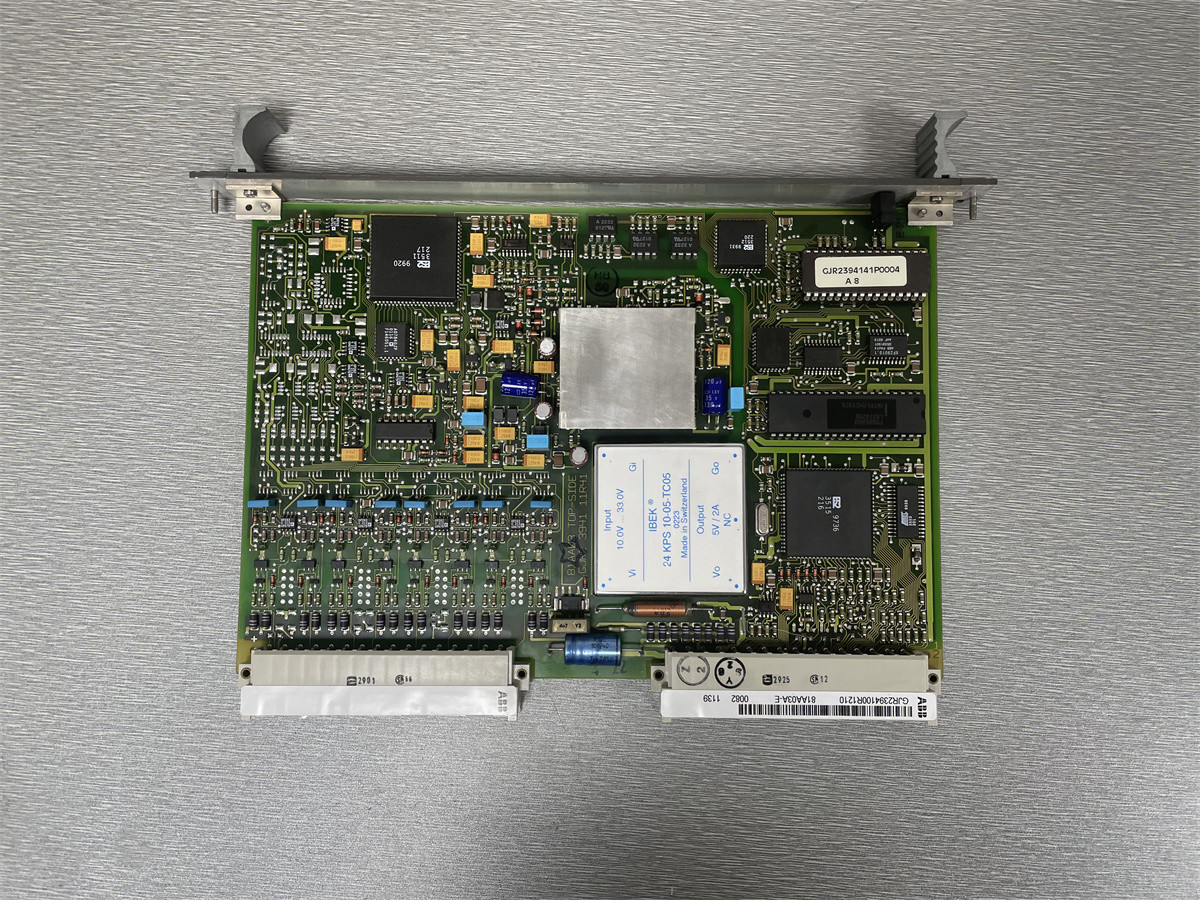

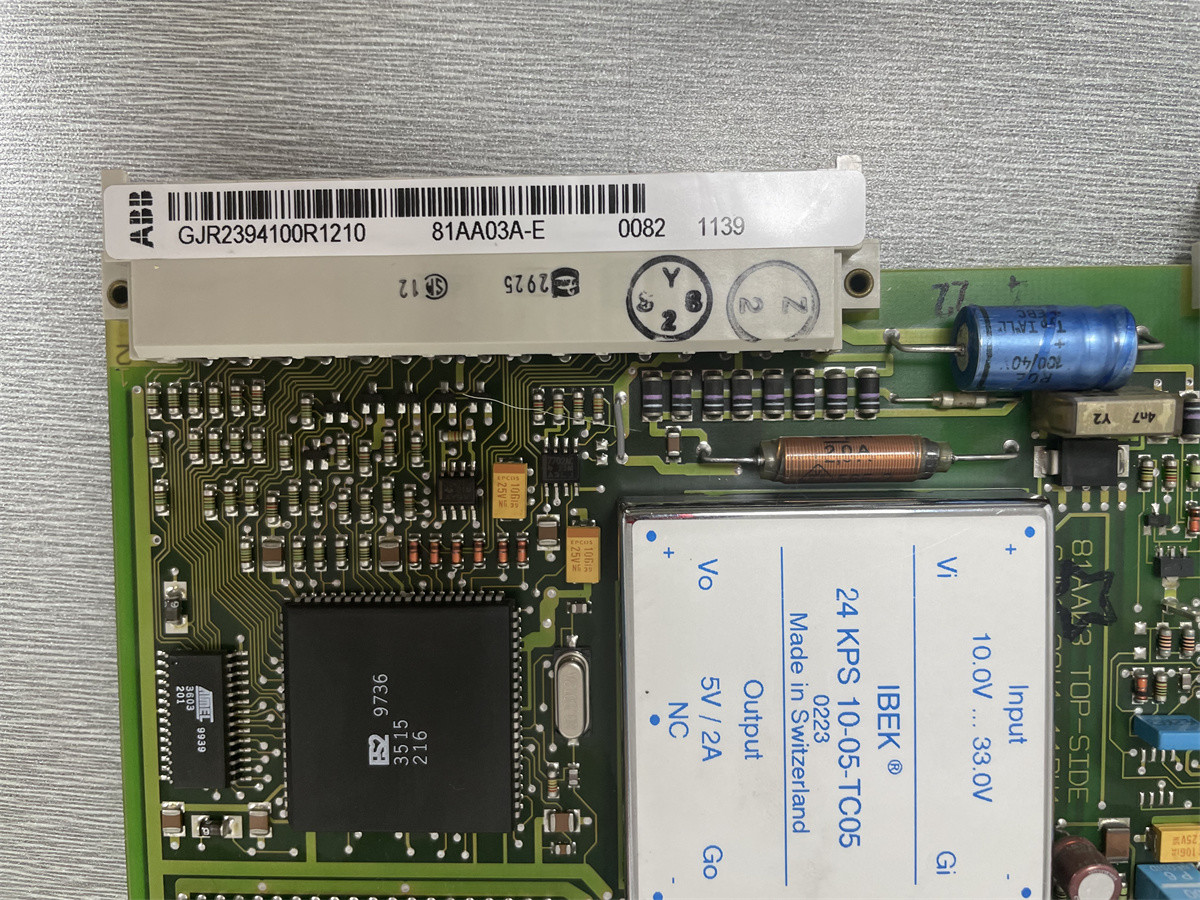

Product:81AA03 GJR2394100R1210 81AA03A-E ABB-uitgangsmodule voor analoge signalen

Beschrijving

81AA03A-E wordt gebruikt om analoge signalen in het signaalbereik van 0 tot 20 mA of 4 tot 20 mA uit te geven. De module bevat 8 functie-eenheden. Het is dus mogelijk om 8 verschillende analoge signalen tegelijkertijd uit te geven.

Kenmerken
De module kan worden aangesloten op elk PROCONTROL-station en bevat een standaardinterface met de PROCONTROL-stationbus.
De uit te zenden signalen worden door de eenheid ontvangen in de vorm van telegrammen van het PROCONTROL bus systeem via de station bus.De telegrammen worden gecontroleerd op de foutloze overdracht met behulp van de parity bits voordat ze worden uitgezonden..
Digitale-analoogconversie wordt uitgevoerd met een resolutie van 12 bits.
De analoge signaaluitgangen zijn kortsluitbestendig en beschermd tegen onderlinge interferentie.De analoge ingangen zijn geïsoleerd van de interne spanning van de module en van de PROCONTROL-bus..
Binnen de module worden de signalen via optocouplers overgedragen naar de uitgangen.
De uitgangssignalen kunnen individueel worden gesimuleerd.
Wanneer een intern bewakingscircuit reageert, wordt dit op het voorpaneel van de module aangegeven door een SG (moduleverstoring) en een ST (algemene verstoring) verstoringsaanmelding.

Procontrol P14-componenten zijn zeer betrouwbaar gebleken voor de bescherming van de turbine.het turbinebesturingssysteem heeft een hiërarchische structuur en een functioneel verdeelde indelingDe turbineregulator, een onderdeel van het stuwturbineregelsysteem, is ontworpen voor het bedienen van kleine tot middelgrote turbines, voornamelijk voor industriële toepassingen.alsmede de grote herverwarmingsturbines die door elektriciteitsbedrijven worden gebruikt (TURBOTROL)

Bestelgegevens:
81AA03-E/R1210
Bestelnummer: GJR2394100R1210
