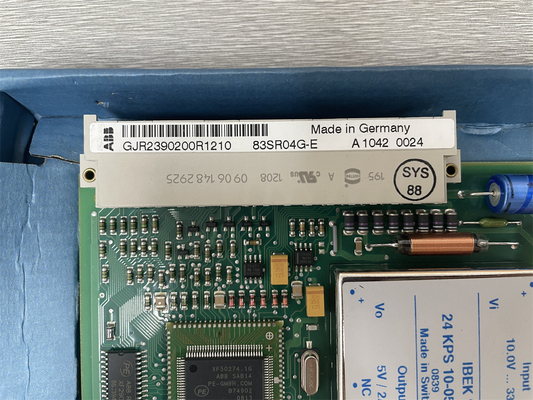

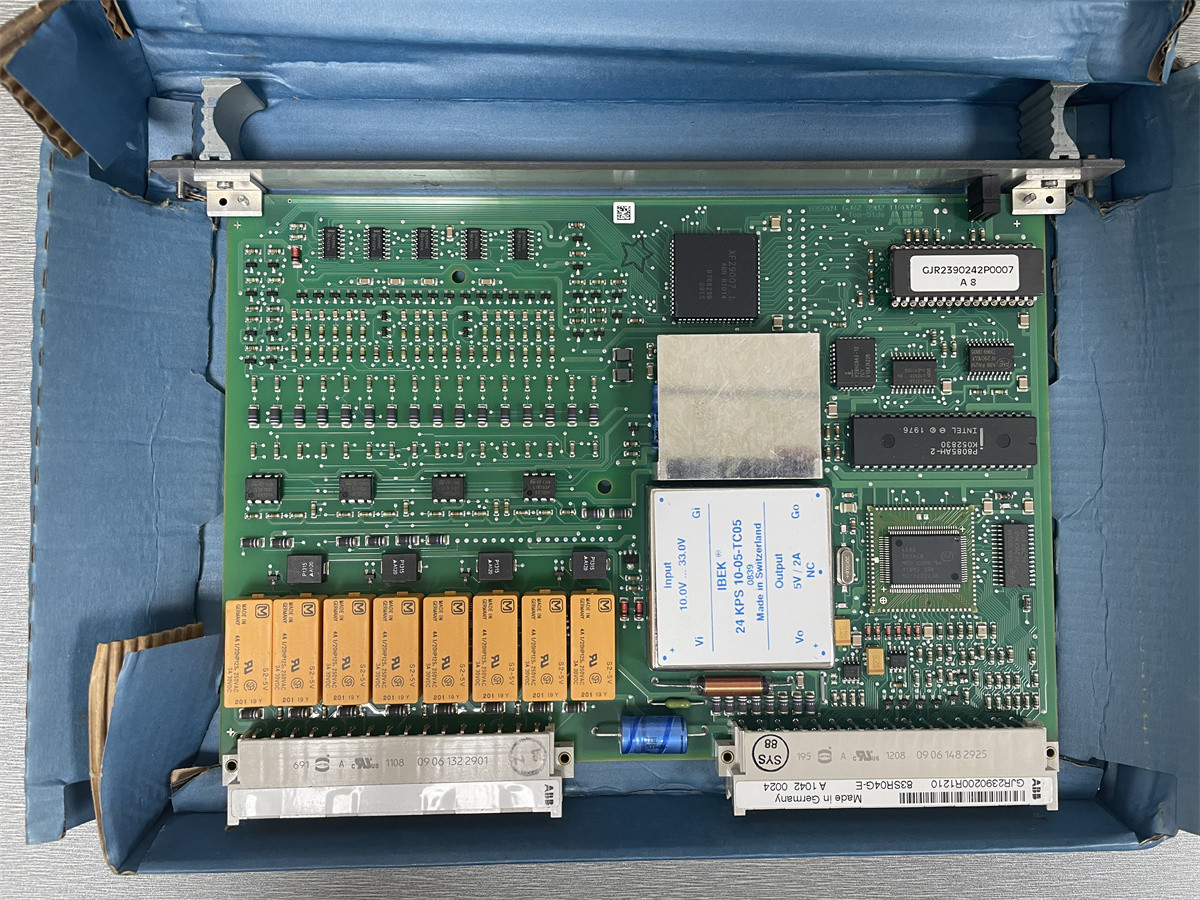

Product:83SR04 GJR2390200R1210 83SR04G-E ABB Binaire en analoge controlemodule voor signaalverwerking

Beschrijving

83SR04G-E is de ABB PROCONTROLsystem Binary and Analog Control Signal Processing Control Module. 83SR04G-E wordt gebruikt voor binaire en analoge besturingsactiviteiten met opgeslagen programma's op de schijf,groeps- en eenheidscontrole niveausHet kan worden gebruikt voor de volgende toepassingen:
- Bestuur van eenrichtingsverkeer
- Bestuur van aandrijvingsapparaten
- Aandrijving van elektroventielen
- Binaire functiegroepscontrole (sequentiële en logische)
- 3 stappen controle
- Signal conditionering.

Kenmerken
Het adres van de module wordt automatisch ingesteld door de module aan te sluiten op het PROCONTROL-station.
De telegrammen die via de stationbus worden ontvangen, worden door de module gecontroleerd op een foutloze overdracht via hun parity bits.
De telegrammen die door de module naar de bus worden gestuurd, zijn voorzien van pariteitsbits om een foutloze overdracht te garanderen.
Het gebruikersprogramma wordt opgeslagen in een niet-vluchtig geheugen (EEPROM).
De module is klaar voor gebruik zodra een geldige gebruikerslijst is geladen.
Voor de communicatie met het proces en de schakelinstallatie vereist de module de volgende spanning:
VS/USB Werkspanning +24 V
met een vermogen van meer dan 50 W,
US11 Toelevering van contacten van procesinterfaces 1
US21 Verschaffing van contacten van procesinterface 2
US31 Toelevering van contacten van procesinterface 3
US41 Toelevering van contactpunten van procesinterfaces 4
De spanningen US11...US41 zijn kortsluitbestendig en ontworpen om interactie te voorkomen.
De werkspanningen en de externe logische signalen zijn gerelateerd aan de referentieleider Z.
De volgende aankondigingen worden aan de voorzijde van de module aangegeven via lichtdioden:

ST-stoornis
SG-module storing

De lichtdiode ST geeft signalen van storingen in de module en in de gegevenscommunicatie met de module.

Ontwerp van de module
De module bestaat in wezen uit:
- Procesinterface
- Interface tussen station en bus
- Verwerkingssectie

Procesinterface
In de procesinterface worden de processignalen aangepast aan het moduleinterne signaalniveau.

Interface tussen station en bus
In de station bus interface worden de module signalen aangepast aan de bus.

Verwerkingssectie
Om de signalen van het proces en de bus te verwerken, is de module voorzien van een microprocessor die via een moduleinterne bus werkt in combinatie met de volgende geheugengebieden.

Bestelgegevens:
83SR04-E/R1210 Opvolgnummer: GJR2390200R1210
