Product:MPC4 200-510-150-031 Beschermingskaart type MPC4 op voorraad

Beschrijving

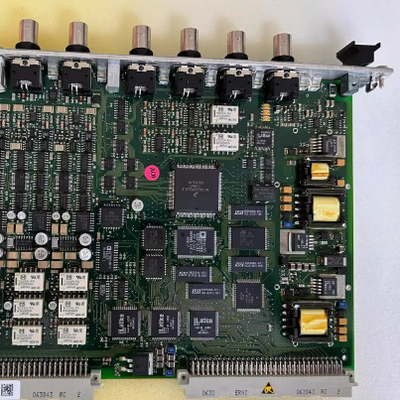

De MPC4-machinebeschermingskaart is het centrale element in het machinebeschermingssysteem (MPS) van de VM600-serie van Meggitt Sensing Systems® Vibro-Meter®.Deze zeer veelzijdige kaart is in staat tot vier dynamische signaalinputten en tot twee snelheids-inputten tegelijkertijd te meten en te monitoren..

De dynamische signaalinvoer is volledig programmeerbaar en kan onder andere signalen accepteren die versnelling, snelheid en verplaatsing (nabijheid) vertegenwoordigen.De aan boord geplaatste meerkanaalverwerking maakt het mogelijk om verschillende fysische parameters te meten, met inbegrip van relatieve en absolute trillingen, Smax, excentriciteit, stuwkwaliteit, absolute en differentiële uitbreiding van de behuizing, verplaatsing en dynamische druk.

Digitale verwerking omvat digitale filtering, integratie of differentiatie (indien vereist), rectificatie (RMS, gemiddelde waarde, echte piek of echte piek-tot-piek),volgordeopsporing (amplitude en fase) en meting van de transducer-doelgap.

De snelheids- (tachometer) ingangen accepteren signalen van een verscheidenheid aan snelheidssensoren, met inbegrip van systemen op basis van nabijheidssondes, magnetische pulsopvangsensoren of die TTL-signalen leveren.Ook fractionele tacho-ratio's worden ondersteund.

De kalibratie kan worden uitgedrukt in metrische of keizerlijke eenheden.De waarschuwings- en gevaarniveaus kunnen worden aangepast aan de snelheid of aan externe informatie.

Voor elk alarmniveau is een digitale uitgang intern beschikbaar (op de overeenkomstige IOC4T-kaart).Deze alarmsignalen kunnen op een bus in het VM600-rack worden gerouteerd om relais op optionele relaiskarten te bedienen (zoals de IRC4 en RLC16).

De verwerkte dynamische (trillings) signalen en snelheidssignalen zijn aan de achterkant van het rek (op het voorpaneel van de IOC4T) als analoge uitgangssignalen beschikbaar.Er worden signalen op basis van spanning (0 tot 10 V) en op basis van stroom (4 tot 20 mA) verstrekt..

De MPC4 voert een zelftest en diagnostische routine uit bij opladen.het ingebouwde “OK System” van de kaart monitort continu het signaalniveau van de sensoren en geeft aan of er problemen zijn als gevolg van een kapotte transmissielinie, defecte transducer of conditioner.

Gegevensblad:DS_VM600_MPC4-af.pdf
