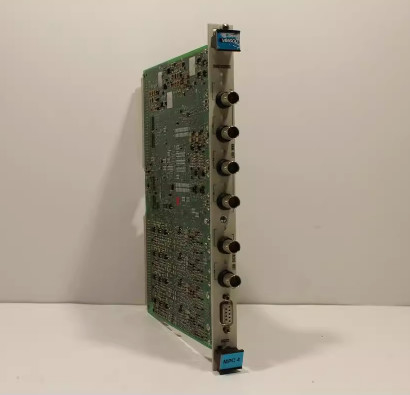

Product:MPC4 200-510-078-115 beschermingskaart voor machines op voorraad

Beschrijving

De MPC4-machinebeschermingskaart is het centrale element in het machinebeschermingssysteem (MPS) van de VM600-serie van Meggitt Sensing Systems® Vibro-Meter®.Deze zeer veelzijdige kaart is in staat tot vier dynamische signaalinputten en tot twee snelheids-inputten tegelijkertijd te meten en te monitoren..

De dynamische signaalinvoer is volledig programmeerbaar en kan onder andere signalen accepteren die versnelling, snelheid en verplaatsing (nabijheid) vertegenwoordigen.De aan boord geplaatste meerkanaalverwerking maakt het mogelijk om verschillende fysische parameters te meten, met inbegrip van relatieve en absolute trillingen, Smax, excentriciteit, stuwkwaliteit, absolute en differentiële uitbreiding van de behuizing, verplaatsing en dynamische druk.

Digitale verwerking omvat digitale filtering, integratie of differentiatie (indien vereist), rectificatie (RMS, gemiddelde waarde, echte piek of echte piek-tot-piek),volgordeopsporing (amplitude en fase) en meting van de transducer-doelgapDe snelheidsinputten (tachometers) accepteren signalen van verschillende snelheidssensoren, waaronder systemen op basis van proximismesondes, magnetische pulsopvangsensoren of TTL-signalen.Ook fractionele tacho-ratio's worden ondersteund.

De kalibratie kan worden uitgedrukt in metrische of keizerlijke eenheden.De waarschuwings- en gevaarniveaus kunnen worden aangepast aan de snelheid of aan externe informatie.

De MPC4 voert een zelftest en diagnostische routine uit bij opladen.het ingebouwde “OK System” van de kaart monitort continu het signaalniveau van de sensoren en geeft aan of er problemen zijn als gevolg van een kapotte transmissielinie, defecte transducer of conditioner.

Een LED-indicator op het frontpaneel van de MPC4 geeft aan of er een verwerkings- of hardwarefout is opgetreden.Zes extra LED's (één per invoerkanaal) geven aan of het OK-systeem een storing heeft gedetecteerd en of er een alarm is ontstaan op het kanaal.

De MPC4-kaart is verkrijgbaar in drie versies: een “standaard” versie, een “separate circuits” versie en een “safety” (SIL) versie, die allemaal functioneren als een kaartpaar met behulp van een IOC4T input/output kaart.
