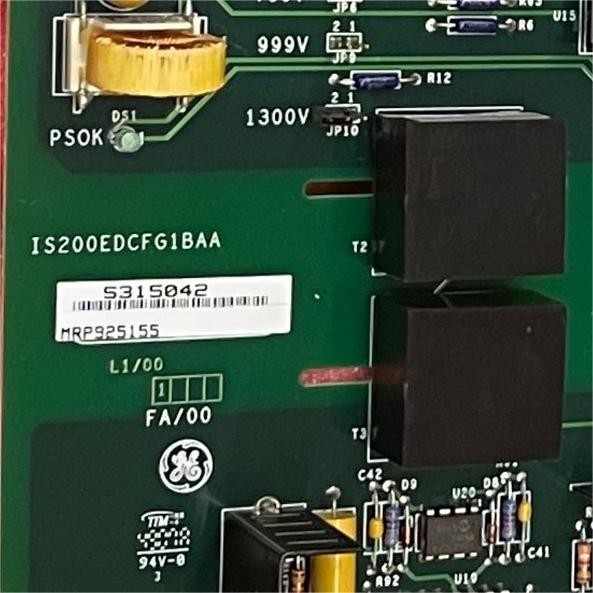

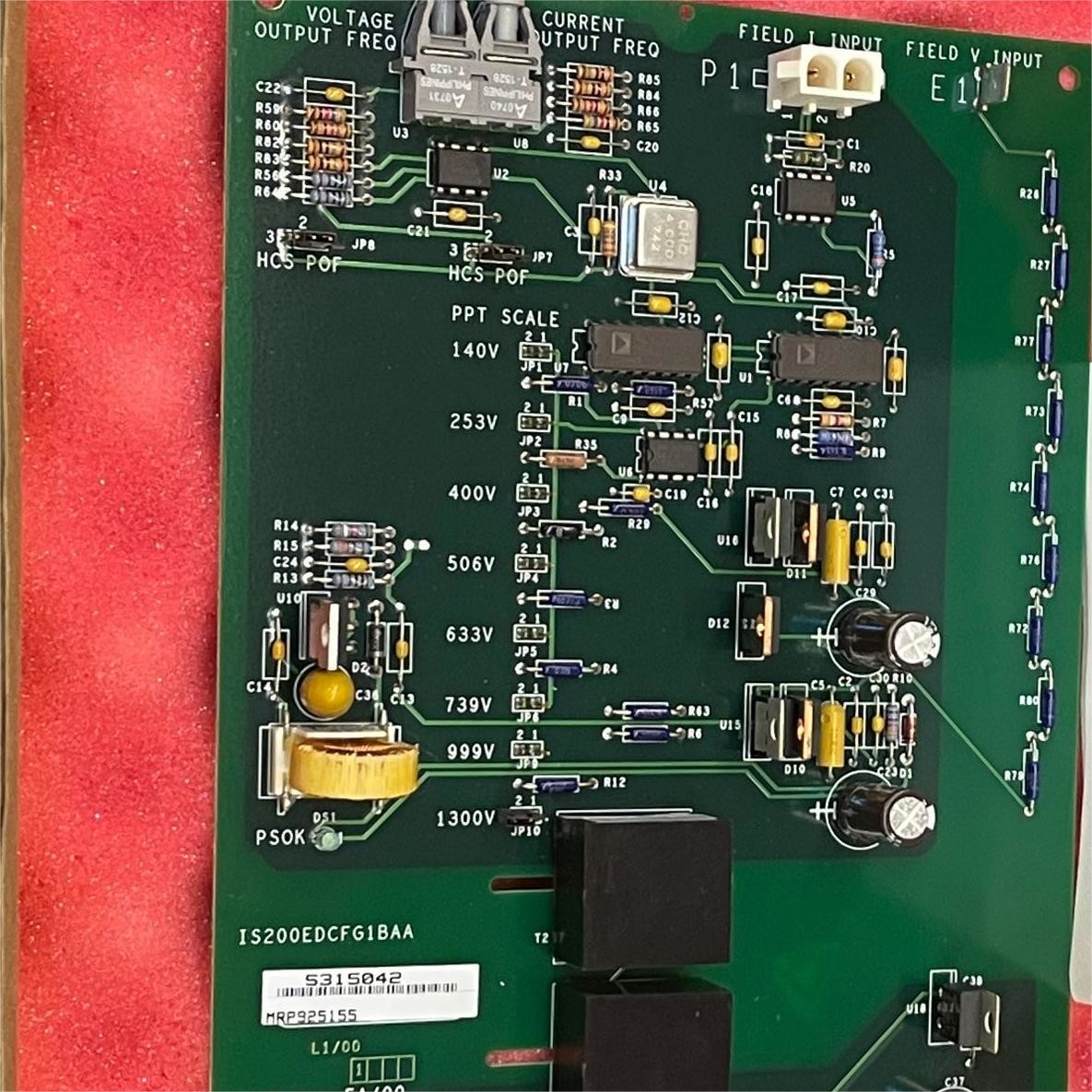

Product:General Electric Mark VI IS200EDCFG1BAA EX2100 FEEDBACK DC EXCITER Board op voorraad nu

Beschrijving

GE IS200EDCFG1BAA maakt deel uit vanEX2100 Excitatieregelsysteem,een Exciter DC Feedback Board ontwikkeld door GE.

Het EDCF-bord meet de prikkelstroom en spanning op de SCR-brug binnen de aandrijving van de EX2100-serie.het fungeert als interface met het EISB-bord via een hogesnelheids-vezel-optische verbindingsconnectorEen integraal onderdeel van het bord is de LED-indicator, die visuele feedback geeft dat de stroomvoorziening goed functioneert.

Signaalbereik en -regeling: de uitgangsfrequentie van de VCO is recht evenredig met de amplitude van het signaal van de ingangsspanning.de VCO vertaalt effectief variaties in de veldstroom in overeenkomstige veranderingen in de uitgangsfrequentieDeze frequentiemodulatie zorgt voor een dynamische weergave van de status van het veldstroom, waardoor nauwkeurige monitoring en controle binnen het besturingssysteem mogelijk is.

Signalverwerking: Het signaal van laag niveau dat wordt gegenereerd door de gelijkstroomshunt wordt ingevoerd in een gespecialiseerd circuit dat bekend staat als een differentiaalversterker.Deze versterker is verantwoordelijk voor het versterken van het signaal en biedt tegelijkertijd differentiële versterking om de nauwkeurigheid en robuustheid te verbeterenDe uitgangsspanning van de differentiaalversterker is zorgvuldig geregeld en varieert tussen -5 volt (V) en +5 volt (V).

Integratie van een spanningsgestuurd oscillator: de gereguleerde uitgangsspanning van de differentiaalversterker dient als het invoersignaal naar een spanningsgestuurd oscillator (VCO).Een VCO is een elektronische oscillator waarvan de oscillatiefrequentie wordt geregeld door een spanningsinvoerIn dit verband past de VCO zijn oscillatiefrequentie aan op basis van de grootte van de ingangsspanning die wordt ontvangen van de versterker.
