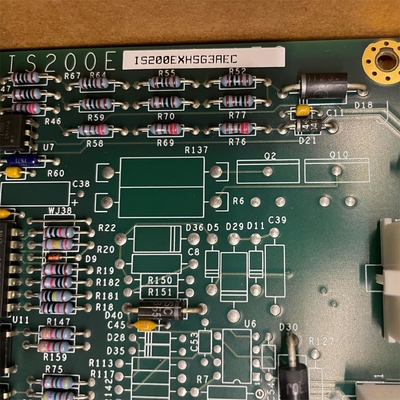

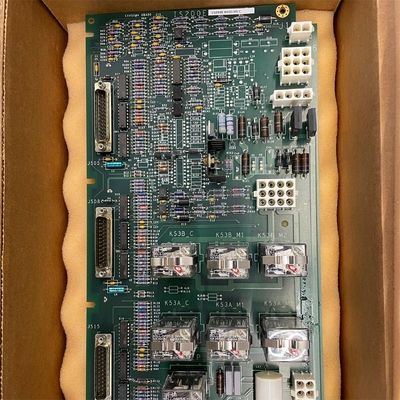

Product:General Electric Mark VI IS200EXHSG3AEC EXCITER HS RELAY DRIVER BOARD op voorraad nu

Beschrijving

De IS200EXHSG3AEC is een GE Industrial Systems PCB-component (printplaat) ontworpen als onderdeel van de EX2100 Excitation Control-serie.De EX2100 is een van General Electric's meest populaire turbine management systemen.De EX2100-serie is een TMR (triple modular redundant) turbinesysteem dat wordt aangeboden door GE,en produceert de velden opwindingstroom die nodig is om AC-terminalspanning en reactieve volt-ampere te regelenDe EX2100-serie is een volledig statisch excitatiebeheerspatroon ontwikkeld voor zowel generatoren op zowel nieuwe als aangepaste stoomturbines, evenals gas- en waterturbines.

Excitatiecontrolefuncties:Het bord is in de eerste plaats verantwoordelijk voor het aansturen van de gelijkstroomcontactoren (41) en pilootrelais die nodig zijn voor de-excitatie en veldflitsen binnen het EX2100 Excitation Control-systeem.Deze componenten zijn van vitaal belang voor het regelen van de stroomstroom en voor de goede werking van het excitatiesysteem.de flitsende relais 53A en 53B zijn voorzien van een pilootrelais;Deze relais speelt een cruciale rol bij het initiëren en besturen van het proces van het vaststellen van de veldstroom in synchrone generatoren.Pilot relais voor de-opwinding: Het bord bevat bovendien proefrela's voor het ontstekingsrelais KDEP. Deze relees zijn van cruciaal belang voor de veilige en gecontroleerde ontsteking van het ontstekingssysteem,het voorkomen van overmatige spanningsopbouw en het waarborgen van de bedrijfsveiligheid.aanval conditionering en transmissie:Voert signaalconditionering uit voor de-excitation status signalen afkomstig van de Exciter De-excitation Board (EDEX) en de koefel status signalen van de De-excitation Control Board (EXDE)Deze geconditioneerde signalen worden vervolgens doorgegeven aan het Excitation Monitoring and Instrumentation Output (EMIO) -systeem voor verdere verwerking en monitoring.

Deze Exciter H.S. Relay Driver maakt gebruik van een reeks condensatoren voor energieopslag, in totaal meer dan vijftig, samen met meer dan honderd totale weerstanden.Alle bovengenoemde hardware is veilig beschermdHoewel het niet volledig uitgebreid is in zijn dekking als bijzondere conformal-style PCB-coating, is het niet zo eenvoudig om de verschillende soorten PCB-coatings te combineren.De normale PCB-coating van de IS200EXHSG3AEC biedt een solide basis beschermlaag die geschikt is voor uw gespecialiseerde geautomatiseerde behoeften gemakkelijk.
