Origineel Woodward-de Lading van Modulewoodward 9907-018 2301A het Delen en van de Snelheidscontrole Model

Product: Woodward 9907-018

2301A Load Sharing en Snelheidsregeling Model

De 9905/9907 serie van de Woodward 2301A regelt het delen van de belasting en de snelheid van generatoren die worden aangedreven door diesel- of benzinemotoren, of stoom- of gasturbines. Deze energiebronnen worden in deze handleiding aangeduid als “prime movers”. De regelaar is ondergebracht in een plaatstalen chassis en bestaat uit een enkele printplaat. Alle potentiometers zijn toegankelijk vanaf de voorkant van het chassis. De 2301A biedt regeling in zowel isochrone als droop-modus.

De isochrone modus wordt gebruikt voor constante prime mover-snelheid met:

 Enkele prime mover-werking;

 Twee of meer prime movers die worden bestuurd door Woodward load sharing-regelsystemen op een geïsoleerde bus;

 Basisbelasting tegen een oneindige bus waarbij de belasting wordt geregeld door een Automatic Power Transfer and Load (APTL) Control, een Import/Export Control, een Generator Loading Control, een Process Control of een ander belastingregelend accessoire.

De droop-modus wordt gebruikt voor snelheidsregeling als functie van de belasting met:

 Enkele prime mover-werking op een oneindige bus of

 Parallelle werking van twee of meer prime movers.

Het volgende is een voorbeeld van de typische hardware die nodig is voor het 2301A-systeem dat een enkele prime mover en generator aanstuurt:

 Een 2301A elektronische regelaar

 Een externe 20 tot 40 Vdc voedingsbron voor laagspanningsmodellen; 90 tot 150 Vdc of 88 tot 132 Vac voor hoogspanningsmodellen

 Een proportionele actuator om het brandstofmeetapparaat te positioneren, en

 Stroom- en potentiaaltransformatoren voor het meten van de belasting die door de generator wordt gedragen.

Aanbevolen Producten:

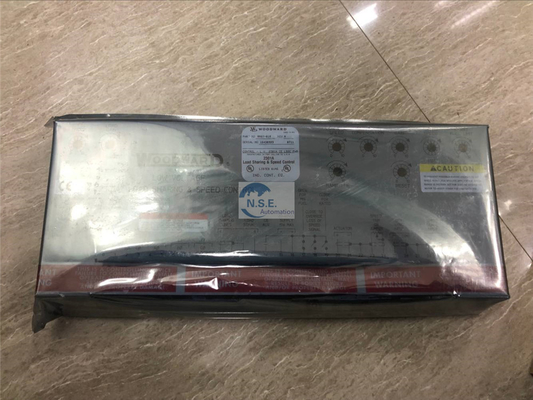

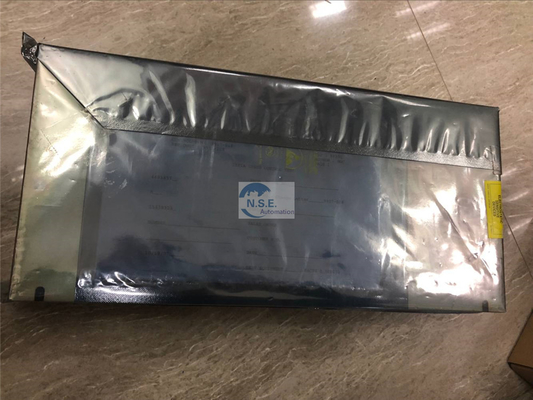

Productafbeeldingen:
