Delen met twee kanalen 3500 25 Keyphasor-Modules 149369-01+125800-01/135473-01 van Bently Nevada

Product:Bently Nevada 3500/25 Keyphasor Modules

149369-01+125800-01/135473-01

De 3500/25 Enhanced Keyphasor Module is een twee-kanaals module met een halve hoogte die wordt gebruikt om Keyphasor-signalen te leveren aan de monitormodules in een 3500 rack. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerHet 3500 Machinery Protection System kan tot vier Keyphasor-signalen accepteren in een normale configuratie en tot acht Keyphasor-signalen in een gepaarde configuratie.

De verbeterde Keyphasor-module is een verbeterde 3500 systeemmodule.Het biedt uitgebreide Keyphasor-signaalverwerkingsmogelijkheden ten opzichte van het eerdere ontwerp, terwijl het volledig compatibel is met de vormDe Keyphasor-module, PWA 125792-01, wordt volledig vervangen door de bijgewerkte module 149369-01.

Wanneer een systeem-Keyphasor-invoer vereist is voor Triple Modular Redundant (TMR) -toepassingen, moet het 3500-systeem twee Keyphasor-modules gebruiken.de modules werken parallel om zowel een primair als een secundair Keyphasor-signaal te leveren aan de andere modules in het rack.

Een systeem met meer dan vier Keyphasor-invoeringen mag een gepaarde configuratie gebruiken, mits er niet meer dan vier primaire Keyphasor-invoersignalen zijn.Een gepaarde configuratie vereist twee opeenvolgende monitorposities in de bovenste/laagste of beide halve slotposities.Vier Keyphasor-modules accepteren vier primaire en vier back-up-invoerkanalen en leveren vier uitvoerkanalen (één per module).Een configuratie van twee gepaarde en een niet-gepaarde (total drie Keyphasor-modules) is ook mogelijkIn een dergelijke configuratie kan de gebruiker de één niet-gepaarde Keyphasor configureren (bestel twee 2-kanaals of één 1-kanaal en één 2-kanaal optie)

Deeltjes

149369-01 Verbeterde Keyphasor module

Opmerking: Deze module kan worden besteld als een directe plug-in vervanging voor Keyphasor Module 125792-01.

126648-01 Keyphasor I/O-module (externe afsluitingen)

125800-02 Geïsoleerde keyphasor I/O-module (interne afsluitingen) (ontworpen voor gebruik met magnetische pickups)

126648-02 Geïsoleerde I/O-module van de keyphasor (externe eindpunten) (ontworpen voor gebruik met magnetische pickups)

135473-01 Keyphasor I/O-module (interne barrières en interne beëindigingen.

04425545 Aardband voor polsen (eenmalig gebruik)

00580438 Verbindingshoofd, interne afsluiting, 4-positie, groen

00502133 Connector header, interne beëindiging, 12-positie, blauw 129770-01 Keyphasor module handleiding

Warm verkoopt Producten:

125720-01

125760-1

125768-1

125800-01 Keyphasor I/O-module

125840-01 POWER SUPPLY 3500/15 Hoge spanning

126648-01 KEYPHASOR I/O-Module

128229-01 Proximitor Seismische I/O-module

133323-01 TACHOMETERModule

133396-01 OVERSPEED PROTECTIE IO MODUL

135137-01 Positie-I/O-module

135473-01 Barrier Keyphasor I/O-module

Vervaardiging uit de Gemeenschap

136188-02

136703-01

138708-01

De waarde van het product wordt berekend op basis van de waarde van het product.

149992-01

Wij zijn een van de grootste distributeurs van PLC, controller, frequentierechter, converter, servomotor, touchscreen, display, drive, software.input module, output module en modulatie besturingssysteem.Allen Bradley,ABB,GE,ICS TRIPLEX,FANUC,TRICONEX,OMRON,SCHEIDER,SIEMENS,Bently Nevada,WESTINGHOUSE en FOXBORO

Link voor het downloaden van het gegevensblad:

3500-25 Verbeterde Keyphasor Module Datasheet - 1415...

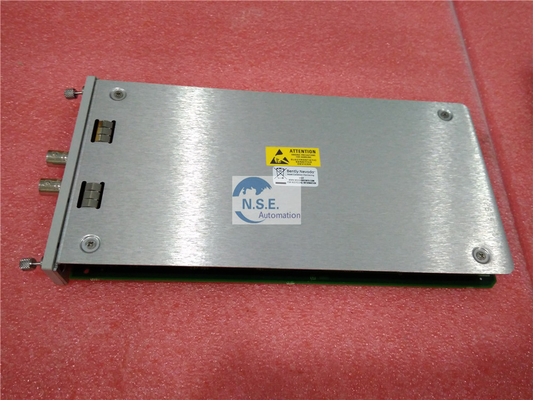

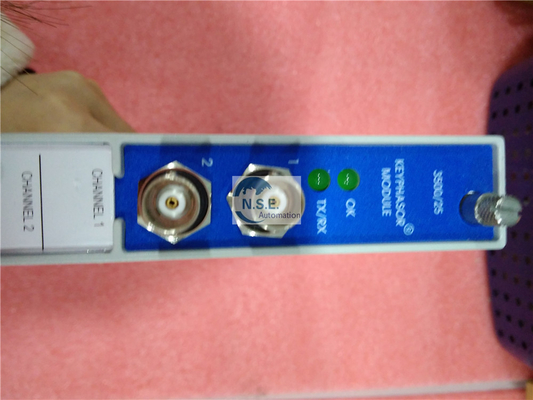

Foto's:
