ABB LD 800 HSE de Aaneenschakelingsapparaat LD 800HSE van STICHTINGSfieldbus

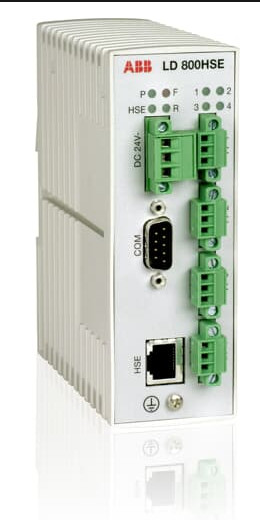

ABB LD 800 HSE
,De Aaneenschakelingsapparaat van STICHTINGSfieldbus
Product: ABB LD 800 HSE de Fabriek van het de Aaneenschakelingsapparaat LD 800HSE van STICHTINGSfieldbus nieuwe verpakking
Het de aaneenschakelingsapparaat van LD 800HSE dient als gateway tussen de gebiedsapparaten op de H1-verbindingen en HSE subnet.
LD 800HSE laat de toegang tot gebiedsapparaten aan de STICHTING Fieldbus (FF) worden aangesloten toe van toeziende en controlesystemen evenals beheerconsoles die. Het apparaat is gekwalificeerd voor overtollig gebruik, waar de overeenkomstige h1-Havens van twee het Verbinden Apparaten met één H1-verbinding worden verbonden. Een afzonderlijk overtolligheidsverband tussen primaire en secundaire Aaneenschakelingsapparaten verzekert betrouwbaar failover en toezicht op overtolligheid.
Twee verschillende versies zijn beschikbaar, voor veilige gebieden en voor gevaarlijke gebieden.
Voordelen
- Voorziet verbinding tussen het protocol van de Hoge snelheidsethernet van FF (HSE) en tot vier H1-verbindingen
- Transparante configuratie van aangesloten H1-apparaten van gastheersysteem
- Verleent toegang tot blokken in H1-apparaten (Cliënt/Server)
- Vier Onafhankelijke H1 verbinden Meesters (LAS) met elkaar
- Publiceer/teken in (H1) (met maximaal 4 sub-cycli)
- Het heruitgeven van gegevens van één H1 verbindt in een ander of van H1 met HSE
- Ingebouwde programmatuurupdate via download
| De Technische Gegevens van LD 800HSE | ||
| Mechanisch ontwerp | Afmetingen | (lengte x hoogte x breedte) 47 x 131 x 111 mm, opgezet op DIN-spoor 35 mm |
| Gewicht | ong. 0,4 kg | |
| Graad van bescherming | IP 20 | |
| Milieuvoorwaarden | Werkende temperatuur | 0° C… +55° C, niet-verticaalsteun en belemmerde lucht de convectie kan hogere temperatuurgrens verminderen |
| Opslagtemperatuur | −20° C… +70° C | |
| Relatieve vochtigheid | 0%… non-condensing 95%, | |
| Ethernetinterface | Aantal kanalen | 1 |
| Haven | Ethernet 10base-t/100base-TX, TJ45 | |
| Overdrachtssnelheden | 10 Mbit/s of 100 Mbit/s (het autosensing) | |
| De Interface van H1fieldbus | Aantal kanalen | 4 |
| Havens | FF H1 3 (pluggable) terminals van de poolschroef transformatorkoppeling galvanisch geïsoleerd |
|
| Fysiek laagprofiel | type 114, het standaardmacht aangedreven signaleren, afzonderlijk, niet intrinsiek brandkast | |
| Overdrachtssnelheid | 31,25 kbit/s | |
| Periodieke Interface | Haven | 9-pool SubD-mannetje rs-232, 115,2 kbit/s |
| Certificatie | Ce-nalevingsacc. aan EMC Richtlijn 2004/108/B.V. (EMC), 2006/95/B.V. (Laag Voltage) en 94/9/B.V. (ATEX) Acc elektromagnetische van Compatibilty (EMC). aan. FCC Deel 15 Onderverdelingsb Klasse A, VCCI Klasse 2 Apparatuur voor informatietechniek 2002 Schok en Trillingsacc. aan Deel 2 van DIN IEC68 G3 met een laag bedekte acc. aan ANSI/ISA 71,04, en60068-2-60 |
|
| Certificatie (slechts EX LD 800HSE) |
Gevaarlijke Plaatscertificatie: |
|
