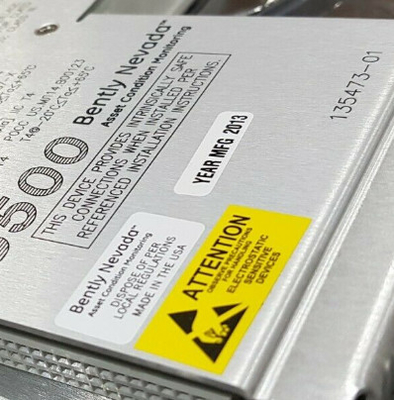

Product:Bently Nevada 3500/25-01-03-00 135473-01 Interne barrière I/O met interne afsluitingen

Beschrijving
De 3500/25 Enhanced Keyphasor Module is een twee-kanaals module met een halve hoogte die wordt gebruikt om Keyphasor-signalen te leveren aan de monitormodules in een 3500 rack. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerHet 3500 Machinery Protection System kan tot vier Keyphasor-signalen accepteren in een normale configuratie en tot acht Keyphasor-signalen in een gepaarde configuratie.

Een keyphasor-signaal is een eenmalige of meervoudige gebeurtenis-per-omdraai puls van een roterende as of tandwiel die wordt gebruikt om een nauwkeurige timingmeting te leveren.Hierdoor kunnen 3500 monitormodules en externe diagnostische apparatuur de rotatiesnelheid en vectorparameters van de as meten, zoals 1X trillingsamplitude en fase.
De verbeterde Keyphasor-module is een verbeterde 3500 systeemmodule.Het biedt uitgebreide Keyphasor-signaalverwerkingsmogelijkheden ten opzichte van het eerdere ontwerp, terwijl het volledig compatibel blijft met de vorm.De Keyphasor-module, PWA 125792-01, wordt volledig vervangen door de bijgewerkte module 149369-01.

Wanneer een systeem-Keyphasor-invoer vereist is voor Triple Modular Redundant (TMR) -toepassingen, moet het 3500-systeem twee Keyphasor-modules gebruiken.de modules werken parallel om zowel een primair als een secundair Keyphasor-signaal te leveren aan de andere modules in het rackEen systeem met meer dan vier keyphasor-invoeringen mag een gepaarde configuratie gebruiken, mits er niet meer dan vier primaire keyphasor-invoersignalen zijn.Een gepaarde configuratie vereist twee opeenvolgende monitorposities in de bovenste/laagste of beide halve slotposities.Vier Keyphasor-modules accepteren vier primaire en vier back-up-invoerkanalen en leveren vier uitvoerkanalen (één per module).Een configuratie van twee gepaarde en een niet-gepaarde (total drie Keyphasor-modules) is ook mogelijkIn een dergelijke configuratie kan de gebruiker de één niet-gepaarde keyphasor configureren (bestel twee 2-kanaals of één 1-kanaal en één 2-kanaal optie)

De geïsoleerde keyphasor-I/O-module is ontworpen voor toepassingen waarbij de keyphasor-signalen parallel aan meerdere apparaten worden gekoppeld en geïsoleerd zijn van andere systemen, zoals een besturingssysteem. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

De bedoeling van deze I/O-module was in de eerste plaats het meten van de schacht snelheid en niet fase.maar dit I/O introduceert een iets hogere faseverschuiving dan de niet-geïsoleerde I/O versieFiguur 1 toont de hoeveelheid faseverschuiving die de geïsoleerde I/O-modules bij verschillende machinesnelheden toevoegen.

Verbeterde productkenmerken omvatten het genereren van eenmalige gebeurtenissignalen per beurt uit meermalige gebeurtenis-per-beurt-invoeringen, veld-upgradable firmware en rapportering van gegevens voor assetmanagement.
